WJ15WY分片式多路换向阀

销售电话:+86-0576-85123232
技术电话:+86-0576-85232332
传真号码:+86-0576-851822323
联系邮箱:xiangcaoyou@cn-hydraulic.com
公司地址:浙江省临海市江南街道金岭路199号


产品特点

  • 6通片式多路阀;

    紧凑的片式结构,可针对不同机器的需要组合相应的控制阀组;

    控制方式:手动、液控;

    并联回路、串并联回路;

  • 多路阀结构紧凑,体积小巧,安装空间要求低,压力损失小;

    通过一次二次溢流阀保护系统;

    内泄漏小,有进油单向阀以防油液倒流,克服执行机构“点头”现象。


应用领域

  应用微型挖掘机等工程机械。

技术参数(对超出下述参数的应用场合,请与我公司联系)

概述

通径

15mm

公称压力

200bar

违禁词压力

280bar

公称流量

63L/min

违禁词流量

80L/min

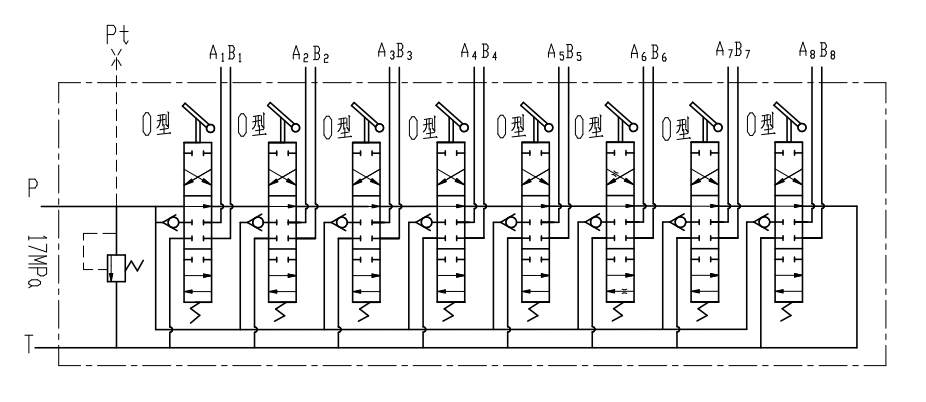

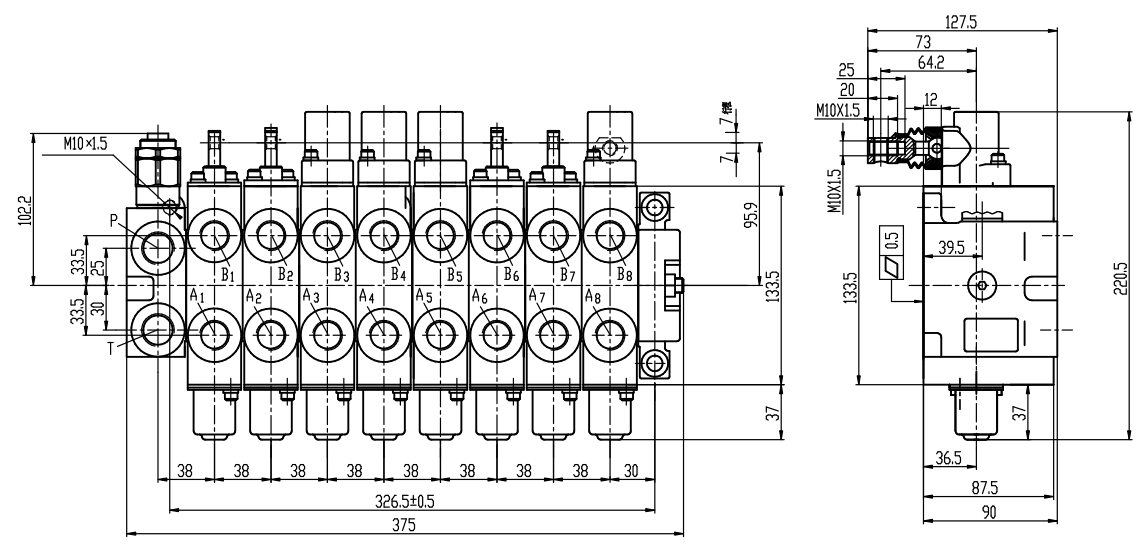

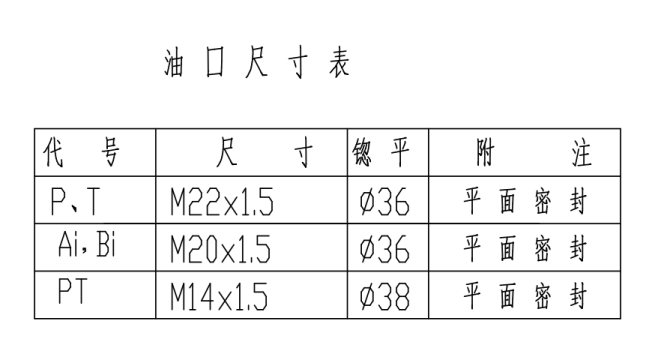

外形安装尺寸及原理图


应用说明

该系列WJ15WY多路阀应用于微型挖掘机,进油采用串并联结构,动作联可根据需求增加或减少。进油联上有主溢流阀,保护系统压力不超过设定值,动作联上可装二次溢流阀,保护油缸。阀杆机能可用O或Y型,控制机能可手动、可液控,复位机构可用弹簧,亦可用钢球定位。
