产品特点
该多路阀采用片式结构，可根据客户要求组合；
对不同的执行元件分配流量时，流量与其需求成比例，与泵的饱和状态和负载压力无关（LUDV）；
每一联换向片的流量可调，只需一个变量泵即可满足所有作业功能；
阀体内集成负载保持阀，防止换向过程中执行器突然下降；
与变量泵配套使用，当多路阀处于中位时，通过LS口压力反馈，使变量泵斜盘角度最小，油液通过卸荷阀芯低压小流量卸荷，节能效果良好。
应用领域
主要应用于6吨及以下吨位小型挖掘机，或其他工程机械。

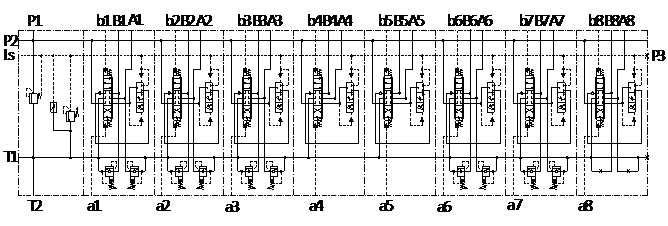

液压原理图
动臂 铲斗 斗杆 左行走 右行走 破碎锤 推土 回转
注：P1、P2口进油、T口回油，a、b口接先导油、AB口接控制油缸。
技术参数（对超出下述参数的应用场合，请与我公司联系）
概述 | |
结构 | 分片式 |
安装方式 | 压力控制 |
油口连接方式 | 螺纹 |
通径 mm | 12 |
液压 | |
公称压力bar | 250 |
A、B口最高压力bar | 270 |
a、b口最高压力bar | 30 |
允许违禁词回油背压bar | 15 |
主安全阀压力bar | 100～250 |
二次溢流阀压力bar | 150～315 |
泄漏量（在100bar，36m2/s，50℃时） mL/min | 30 |
流量 L/min | 100（每片违禁词） |
液压油温度范围℃ | -20～+100 |
粘度范围m2/s | 10～460 |
油液允许的污染等级 | -/19/16 （ISO4406：1999） |
机械 | |
重量 | 约37.5kg |
产品外形图
| 油口 | 尺寸 | 拧紧力矩 |
| P、T、P2、T2 | G3/4” | 70N．m |
| A、B、P3 | G1/2” | 50N．m |
| LS、M、a、b | G1/4” | 20N．m |
