产品特点(OBV)
制动灵敏，制动微动性能好；
控制方式：脚踏连杆式；
密封形式：采用单向阀和锥阀的密封，泄漏量小；
N口可根据需要接转向系统或回油；
工作形式：采用比例减压阀结构，随着脚踏力的不同，输出不同的压力。
产品特点(HXQ)
密封形式：采用单向阀和活塞密封形式，泄漏量小；
连接方式：与OBV-L25E连接，实现充液功能；
安全装置： 蓄能保压结构设置有安全阀；
结构特点：弹簧式活塞式和充氮活塞式蓄能器；
应用领域
主要用于5～10吨叉车、或同等吨位其它工程机械的制动系统；
液压原理图
技术参数(OBV)（对超出下述参数的应用场合，请与我公司联系）
概述 | |
连接方式 | 整体式 |
控制方式 | 比例减压 |
安装方式 | 见外形图 |
油口连接方式 | 螺纹 |
通径 mm | 10 |
重量 Kg | 1.9 |
液压 | |
公称流量 L/min | 25 |
公称压力bar | 160 |
制动压力 bar | 100 |
制动响应时间 s | 0.3 |
允许违禁词回油背压bar | 1 |
液压油温度范围℃ | -20～+100 |
粘度范围m2/s | 10～380 |
油液允许的污染等级 | -/19/16 （ISO4406：1999） |
机械 | |
技术参数(HXQ)（对超出下述参数的应用场合，请与我公司联系）
概述 | |
结构 | 弹簧活塞式和充氮活塞式 |
控制方式 | 压力控制 |
安装方式 | 见外形图 |
油口连接方式 | 螺纹 |
通径 mm | 10 |
重量 Kg | 12.1（HXQ-00b）、 13.2（HXQ-00a） |
液压 | |
公称压力 bar | 90 |
允许违禁词回油背压 bar | 15 |
报警开关电压 V | 12～24 |
蓄能器容积 ml | 0.3 |
报警压力 bar | 60 |
安全阀压力 bar | 125 |
液压油温度范围℃ | -20～+100 |
粘度范围m2/s | 10～380 |
油液允许的污染等级 | -/19/16 （ISO4406：1999） |
机械 | |

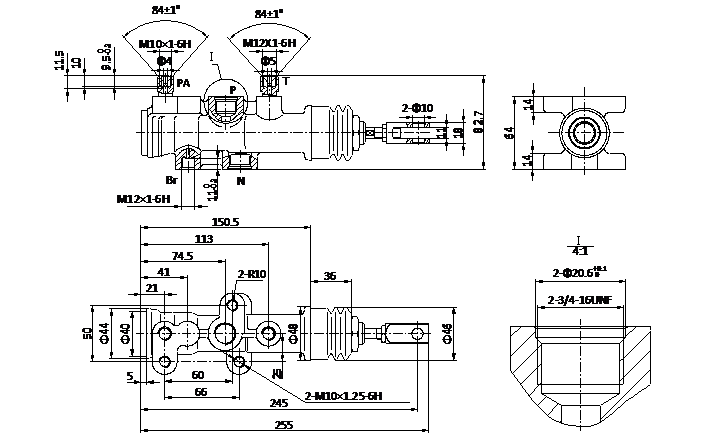

产品外形图(OBV)
产品外形图(HXQ)
